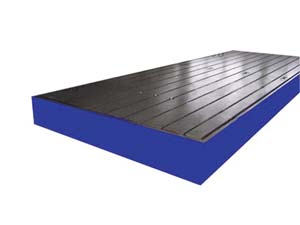

三豐標準量具鑄鐵T型槽平臺

一、鑄鐵T型槽平臺（T型槽平板）別名：T型槽平臺、T型槽平板、T型槽裝配平臺、T型槽焊接平臺、T型槽鉚焊平臺、T型槽試驗平臺、T型槽基礎平臺、單T型槽平臺.
二、鑄鐵T型槽平臺（T型槽平板）用途：應用于動力機械設備的裝配、調試、焊接、鉚焊用的基準。表面帶有T形槽，可以固定機械設備。
三、鑄鐵T型槽平臺（T型槽平板）材質：_高強度灰口鑄鐵HT200-250，工作面硬度為HB170-240，鑄件經過兩次人工退火600℃-700℃或自然時效2-3年，_去除內應力，精度穩定，耐磨性能好。
四、鑄鐵T型槽平臺（T型槽平板）規格：100×100—3000×6000（mm），特殊規格可根據用戶需求制造。
五、鑄鐵T型槽平臺（T型槽平板）精度：按_標準計量檢定規程JJG117-91執行，分別為3級、精刨。
六、鑄鐵T型槽平臺（T型槽平板）表面處理：工作面采用刮研工藝，用涂色法進行檢驗，_了平面精度。工作面一般開有T型槽，也可根據要求加工長孔或圓孔等。T型槽平板,T型槽平臺,鑄鐵T型槽平臺
七、標準鑄鐵T型槽平臺（T型槽平板）的相關參數（mm）：
1000×1000×170、1000×1200×190、1000×1500×200、1000×2000×200、1500×2000×230、1500×3000×260、2000×3000×260、2000×4000×280、2000×5000×300、2500×5000×300、2500×6000×300、3000×6000×350、3000×7000×400、3000×8000×400。T型槽平板,T型槽平臺,鑄鐵T型槽平臺
八、鑄鐵T型槽平臺（T型槽平板）包裝：木制包裝。包裝前經防銹處理并妥善包裝，避免因包裝不善而在運輸過程中損壞產品。平板經檢定合格后，應附有產品合格證;產品合格證上應出廠日期和產品序號。
九、鑄鐵T型槽平臺（T型槽平板）技術要求：
1、平板工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。T型槽平板,T型槽平臺,鑄鐵T型槽平臺
2、平板的鑄造表面應_型砂且平整，涂漆牢固。
3、精度登記為0級-3級的平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的間距應不小于80mm。
4、平板應采用_細密的灰口鑄鐵或合金等材料制造，其工作面硬度應為170-220HB。
5、平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra的_允許值為5um。
6、平板工作面的平面度公差見表2的規定。T型槽平板,T型槽平臺,鑄鐵T型槽平臺
7、平板工作面采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。
十、鑄鐵T型槽平臺（T型槽平板）使用說明：T型槽平板,T型槽平臺,鑄鐵T型槽平臺
1、使用前用無腐蝕性汽油，將工作面的防銹油洗凈，并用脫脂棉紗擦拭干凈，方可使用。
2、溫度變化會使測量產生誤差，應在20±5℃范圍內使用。
3、使用時用水平儀調整到水平，使支點均勻分布各支點上。T型槽平板,T型槽平臺,鑄鐵T型槽平臺
4、用時小心、嚴防碰撞。
5、用完后擦凈，涂無水酸性的防銹油，覆蓋防潮紙，置于清潔干燥處存放。
6、周檢期：_長周檢期一年。
