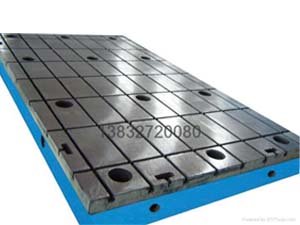

試驗平板

試驗平板按JB/T7974-1999標準制造，產品制成筋板式和箱體式，工作面有長方形、正方形或圓形，試驗平板,電機試驗平板,鑄鐵試驗平板的材料HT200-300，QT400-600，ZG15-45。試驗平板的工作面采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。

產地：河北省>滄州

供應商：滄州市三豐標準量具有限公司

電話：0317-3522080
手機：13832708800

試驗平板詳細內容介紹information

試驗平板又名試驗平臺、電機試驗臺

試驗平板按JB/T7974-1999標準制造，產品制成筋板式和箱體式，工作面有長方形、正方形或圓形，材料HT200-300，QT400-600，ZG15-45。試驗平板的工作面采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。試驗平板是用于工件檢測或劃線的平面基準量具。試驗平板安裝_調至水平板、負荷均勻分布于各支點上，環境溫度（20±5）℃，使用時應避免振動。

規格（長×寬）mm	精度等級
	1級	2級	3級
	平面度公差
200×200	10	20	50
300×200	12	24	60
300×300	12	24	60
300×400	12	24	60
400×400	12	24	60
400×600	14	28	70
500×500	14	28	70
500×600	14	28	70
500×800	16	32	80
600×800	16	32	80
600×900	16	32	80
1000×750	18	36	90
1000×1000	20	39	96
1000×1200	20	40	100
1000×1500	24	48	120
1000×2000	26	52	130
1500×2000	28	56	140
1500×2500	32	64	152
1500×3000		70	174
2000×3000		74	184
2000×4000		88	219
2500×3000		79	186
2000×4500			237
2000×5000			255
2000×6000			292
3000×6000			308
……
