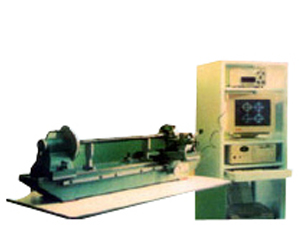

三豐標準量具形位誤差測量儀

一、 XW-250形位誤差測量儀的特點：
      （1）形位誤差測量儀以_支承定位，配用數據采集器及處理設備，可測理軸類及盤套類零件的圓度、圓柱度、同軸度、軸線直線度、素線直線度、素線平行度、圓跳動（徑向、端面、斜向）和徑向全跳動等八項形位誤差。

      （2）形位誤差測量儀所用的一對_為莫氏4號硬質合金_，并經_精加工提高了_的圓度精度，從而_了測量儀具有較高的徑向回轉精度。

      （3）形位誤差測量儀測導軌直線度精度高，側導軌對兩_軸線平行度的制造精度也高，從而_了有關形位項目的測量精度。

      （4）形位誤差測量儀用便攜式數據采集要器可半自動采集各形位項目的測量數據，并實時傳送至計算機中計算處理。計算評定軟件計算速度越快，計算結果準確，計算軟件還可以分離導軌對兩_軸線的平行度誤差。

      （5）形位誤差測量儀的測量長度我餓：500mm（I型）、800mm（II型）、1000 mm（III型）

二、形位誤差測量儀的技術參數：

      （1） 徑向回轉精度：0.4mm

      （2） 側導軌直線度：5um（I型）、6 um （II型）、8 um（III型）、2 um/100mm

      （3） 側導軌對兩_軸線的平行度：7um（I型）、8um（II型）、9um（III型）、3.5um/100mm

      （4） 被測零件_直徑：250mm

      （5） 被測零件_長度：500mm（I型）、800mm（II型）、1000 mm（III型）

三、形位誤差測量儀的配用設備：

      （1） DGB-5B電感測微儀及DGC-8ZG/C軸向測頭或扭簧表

      （2） XW－250形位誤差數據采集及處理系統中本儀器所及的八個測量的項目的軟件（用戶可按需要從任意選配的1－8個），486及以上臺式微機（微機無須專用）

      （3） 多功能便攜式數據采集器（當采集半自動采集數據時選配，若采及鍵入測量數據則不選用）
